【完全攻略】短絡電流計算とパーセントインピーダンス法｜遮断器を選定するための「実務の極意」

もし巨大なエネルギーが「一瞬」で解放されたら？

「ドンッ！」という地響きのような轟音と共に、盤の中から吹き出す火花と黒煙。電気設計のミスが招く最悪の事態、それが「短絡事故」だ。通常の過負荷とは次元の違う、数万アンペアという巨大な電流が回路を駆け抜ける。もし君が選定した遮断器が、そのエネルギーを受け止めきれなかったらどうなるか考えたことはあるかな？盤は内側から爆発し、周囲の設備を道連れに壊滅的な被害をもたらす。そう、短絡電流計算は、設計者の『良心』そのものなんだよ。

電気設備の設計において、最も重要かつ難解と言われるのが「短絡電流計算」です。特に「パーセントインピーダンス法」を用いた計算は、実務において避けて通れない壁となります。なぜオーム（Ω）ではなくパーセントで考えるのか？どのようにして複雑な系統のインピーダンスを合成し、最終的な遮断器のkA（キロアンペア）値を導き出すのか。

本記事では、短絡電流計算の基礎から、パーセントインピーダンス法の具体的なステップ、そして遮断器選定における実務上の注意点までを徹底的に解説します。本稿を読み終える頃には、君の設計図面には「確固たる根拠」が宿っているはずです。設備所長Kと共に、電気設計の深淵へと足を踏み入れてみましょう。

短絡電流は回路のインピーダンスのみによって制限される巨大なエネルギーである
パーセントインピーダンス法を用いることで、電圧の異なる系統を統一した基準で計算できる
遮断器の選定では、定格電流だけでなく「定格遮断容量（kA）」が短絡電流を上回る必要がある

1. 短絡電流とは何か？その物理的破壊力と遮断器の役割

短絡（ショート）とは、電位差のある電線同士が、負荷を通さずに直接接触してしまう現象です。このとき、回路に流れる電流を制限するのは、電線や変圧器が持つわずかな「インピーダンス」だけになります。

電磁機械力と熱的影響

短絡電流が恐ろしいのは、その「力」です。電流の2乗に比例して発生する電磁機械力は、強固に固定されたバスバー（銅帯）をも飴細工のように曲げてしまいます。また、一瞬にして発生する数千度の熱は、周囲の絶縁物を気化させ、爆発的な圧力を生み出します。

遮断器の「遮断容量」という盾

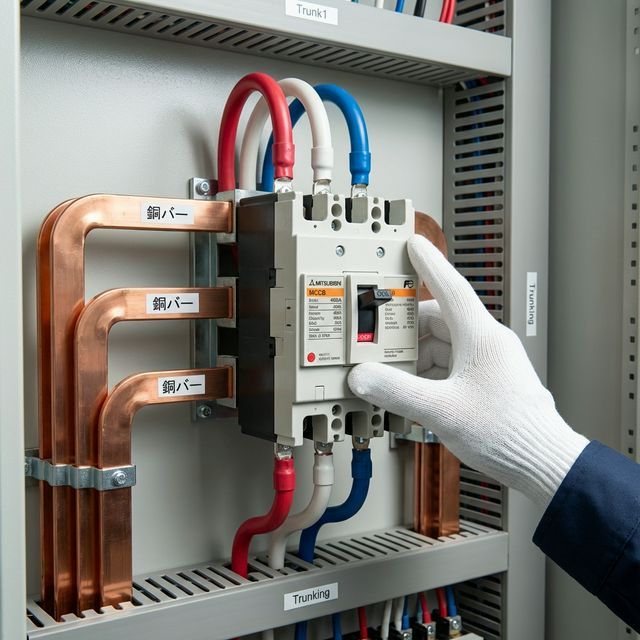

私たちが普段使っている配線用遮断器（MCCB）には、2つの重要なスペックがあります。一つは通常の電気を流せる「定格電流（A）」。そしてもう一つが、短絡事故を止めるための「定格遮断容量（kA）」です。もし短絡電流が20kA発生する場所で、10kAの遮断容量しかないブレーカーを使っていたら、そのブレーカー自体が爆発して回路を閉じることができなくなります。これが「遮断不能」の恐怖です。

いいかい、遮断器は『自分が壊れずに事故を止める』という重責を担っている。設計者が計算を誤るということは、戦場に竹槍で突っ込ませるようなものだ。だからこそ、正確な短絡電流の把握が不可欠なんだよ。

2. 難解な「パーセントインピーダンス」を直感的に理解する

短絡電流計算で必ず登場するのが「パーセントインピーダンス（z）」です。初心者が最初につまずくポイントですが、考え方自体は非常にシンプルです。

通常、インピーダンスはオーム（Ω）で表しますが、電力系統には変圧器があり、一次側（6.6kV）と二次側（210V）では電圧が異なります。Ωのままでは、電圧が変わるたびに換算計算が必要になり、非常に面倒です。そこで編み出されたのが「定格電圧に対して、どれだけの電圧降下が発生するか」を比率で表すパーセントインピーダンス法です。

パーセントインピーダンスの定義式

z = (Z × I_n / V_n) × 100

z：パーセントインピーダンス
Z：インピーダンス（オーム単位） [Ω]
I_n：定格電流 [A]
V_n：定格電圧 [V]

つまりだ、zというのは『その機器に定格電流を流したときに、定格電圧の何パーセント分だけ電圧をロスするか』を示している。変圧器なら5〜6％程度が一般的だ。この数値が分かれば、オームの法則をこねくり回さなくても、逆数（100 / z）をかけるだけで短絡電流が求まる。これほど現場向きの便利な道具はないだろう？

3. 【実践】基準容量の決定から短絡電流算出までの5ステップ

それでは、実際の計算手順を追っていきましょう。実務では以下の5つのステップで進めるのが鉄則です。

graph TD
    S[Step 1: 基準容量 P_b の決定] --> T[Step 2: 各機器の z を P_b に換算]
    T --> U[Step 3: 電源から故障点までの合成 z を算出]
    U --> V[Step 4: 基準定格電流 I_b を算出]
    V --> W[Step 5: 短絡電流 I_s = I_b * 100 / z_total]

    subgraph 計算の要所
    T
    U
    W
    end

Step 1: 基準容量（Pn）の決定

まずは計算のベースとなる容量を決めます。一般的には「10MVA」や「100MVA」を用いますが、現場レベルでは変圧器の定格容量（例：500kVA）をそのまま基準にしても構いません。大切なのは、すべての値を一つの基準に揃えることです。

Step 2: 各機器のzをP_bに換算

電力会社から提示された受電点の短絡容量、変圧器のz、電線（ケーブル）のzを、すべてStep 1で決めた基準容量に換算します。ここでの計算式は以下の通りです。

パーセントインピーダンスの容量換算式

z_b = z_s × (P_b / P_s)

z_b：基準容量 P_b に換算した値
z_s：機器固有の値
P_b：計算のベースとなる基準容量 [kVA / MVA]
P_s：機器固有の定格容量 [kVA / MVA]

Step 3: 合成zの算出

電源から故障点（遮断器の設置点）までのzをすべて足し合わせます。並列回路がある場合は、抵抗の並列計算と同じ要領で合成（逆数の和の逆数）します。電線のインピーダンスを無視して良いのは、変圧器直近のみであることに注意しましょう。

Step 4 & 5: 基準定格電流と短絡電流の算出

最後に、基準容量における定格電流（I_b）を求め、それに「100 / z_total」をかければ、ついに短絡電流（I_s）が導き出されます。

4. 遮断器の「遮断容量（kA）」選定における決定的な注意点

計算で求まった短絡電流が、例えば「18.5kA」だったとしましょう。では、遮断器は何を選べば良いのでしょうか？

カタログ値（kA）の読み方

三菱電機やパナソニック、富士電機などのカタログを開くと、遮断器ごとに「定格遮断容量（Icu/Ics）」が記載されています。一般的には、225AF（アンペアフレーム）のブレーカーなら、25kAや35kAといったラインナップがあります。ここで、計算値の18.5kAよりも「一段上の定格」を選ぶのが基本です。

カスケード遮断（バックアップ遮断）

もし末端の小さなブレーカー（例：30AF）の遮断容量が計算値に足りない場合、上位のブレーカーと組み合わせて事故を止める「カスケード遮断」という手法もあります。ただし、これにはメーカーの組み合わせ試験データが必要です。安易な判断は禁物です。

現場でよくあるミスはね、『定格電流（IN）』が225Aだから、短絡しても225Aで止まると思い込んでいることだ。定格電流は『使い続けても壊れない電流』、遮断容量は『一回きりの命を懸けて事故を止める電流』。この違いを理解していない設計者は、いつか必ず火を吹かせることになるぞ。

5. 所長Kの視点：設計値とメーカーカタログの「行間」を読む

計算式で出た数値は、あくまで「理想状態」の理論値です。実務においては、以下の要素を考慮して、少し余裕（安全率）を持たせることが肝要です。

電動機の寄与電流（Motor Contribution）：
これを見落とすと、現場で痛い目を見る。短絡が発生した瞬間、それまで回っていたモーターは惰性で回転を続け、一時的に「発電機」として振る舞うんだ。つまり、電源側からだけでなく、負荷側からも短絡点に向かって電流が流れ込む。一般的には「定格電流の4倍〜5倍」程度の電流が加算される。大規模な工場やポンプ室の設計では、この数kAの差が遮断器のランクを左右することを忘れないでほしい。
非対称係数とR/X比の関係：
短絡電流は綺麗な正弦波で始まるわけじゃない。短絡した瞬間の位相によっては、波形が大きく上下に偏る「直流分」が含まれる。これを考慮した最大値を評価するのが「非対称係数」だ。実はこの直流分の減衰速度は、回路の「抵抗（R）」と「リアクタンス（X）」の比率によって決まる。変圧器に近いほどXが支配的になり、直流分が残りやすいため、より過酷な条件になるんだ。高圧回路で高速度遮断を行う場合は、この初波（ピーク値）に耐えられるかどうかが死活問題になるんだよ。
保護協調（Coordination）と動作時間：
算出した短絡電流は、遮断器の「瞬時引きはずし」の設定値を決める重要な指標になる。ただし、末端の短絡で上位のメインブレーカーまで一緒に落ちてしまう（全停電）事態は避けなければならない。これを「保護協調」と呼ぶ。下位の遮断器が確実に先に落ちるよう、動作時間と電流値のバランスをミリ秒単位で追い込むのが設計者の腕の見せ所だ。
励磁突入電流とのジレンマ：
短絡保護を感度良く設定しすぎると、今度は変圧器を入れた瞬間の「励磁突入電流」で遮断器が誤動作してしまうことがある。突入電流は定格の10倍以上に達することもあるため、短絡計算で求めた数値と、この突入電流の特性を重ね合わせ、絶妙な『逃げ』のポイントを探る必要があるんだ。
将来の増設とインピーダンス： 変圧器の増設予定があるなら、合成インピーダンスが下がる（つまり短絡電流が増える）ことをあらかじめ見越して遮断器を選定しておくべきだ。

実務で迷った時に必ず立ち返る聖書のような一冊だ。パーセントインピーダンスの換算表も網羅されている。

徹底研究6類消防設備士 [ オーム社 ] ¥2,530（税込 / 記事執筆時点）

楽天市場で詳細を見る

設計は『今』だけを見てちゃいけない。10年後の増設、あるいは想定外の電圧変動。それらすべてを飲み込んだ上で『絶対の安全』を保証するのが、我々現場を司る者のプライドだ。数字に踊らされるな、数字を支配しろ。

結論：安全設計は最悪の事態を想定することから始まる

短絡電流計算は、確かに面倒で複雑な作業です。しかし、その計算によって導き出された「kA」という数値は、建物を利用する人々の命を守るための「盾の厚さ」そのものです。

パーセントインピーダンス法のステップを一つずつ着実に踏み、機器のスペックを正確に読み解く。その積み重ねが、何十年もの間、一度も火を噴くことのない強靭な電気設備を作り上げます。

電気は見えません。しかし、その破壊力は物理法則によって厳然と支配されています。設計者として、施工管理者として、その法則を正しく理解し、最悪の事態から現場を守り抜きましょう。君の引いた一本の線、選んだ一個の遮断器が、誰かの日常を支えている。その誇りを胸に、今日も図面に向き合ってください。
