国交省BIM/CIM原則適用へ！設備工事データ連携、今すぐ始めるべきこと
要約: 国土交通省が進めるBIM/CIM原則適用（2025年度目標）が迫る中、設備工事におけるBIMデータ連携は、中小企業にとっても避けて通れない課題です。本記事では、BIM/CIM原則適用の概要から、設備工事におけるデータ連携の重要性、中小企業でも無理なく実践できる5つのステップ、成功のためのポイント、そして最新動向までを分かりやすく解説します。未来の建設業で勝ち残るために、今すぐデータ連携への取り組みを始めましょう。
「2025年度には原則すべての公共工事でBIM/CIM適用」というニュースに、危機感を覚えている中小設備工事業者の経営者や技術者の方も多いのではないでしょうか？「BIMって難しそう…」「データ連携って具体的に何をすればいいの？」「うちみたいな中小企業でも対応できるのだろうか？」そんな疑問や不安が尽きないかもしれません。
ご安心ください。この記事では、国土交通省の方針を正確に理解した上で、設備工事におけるBIMデータ連携の重要性と、中小企業が無理なく取り組める具体的な進め方、成功の秘訣、そして知っておくべき最新情報を、現場経験豊富な一級建築士の視点から徹底解説します。この記事を読めば、BIM/CIM時代を乗り切るための確かな一歩を踏み出すヒントが見つかるはずです。
なぜ今、設備工事のBIMデータ連携が重要なのか？
BIM（Building Information Modeling）/CIM（Construction Information Modeling/Management）は、単なる3次元モデル作成ツールではありません。計画、調査、設計段階から3次元モデルを導入し、その後の施工、維持管理の各段階においても情報を充実させながら活用し、関係者間でデータを連携させることで、一連の建設生産・管理システムの効率化・高度化を図る取り組みです。設備工事において、このデータ連携がなぜこれほど重要視されるのでしょうか？
国土交通省が進めるBIM/CIM原則適用とは？
国土交通省は、建設業界全体の生産性向上（i-Constructionの推進）と働き方改革を目指し、BIM/CIMの活用を強力に推進しています。2023年度からは小規模を除く全ての公共工事でBIM/CIM原則適用が開始され、2025年度には対象範囲の拡大や適用の深化が見込まれています。（最新の情報は国土交通省の発表をご確認ください）
これは、公共工事を受注する企業にとって、BIM/CIMへの対応が必須となることを意味します。特に、設計段階での情報連携が重要となる設備工事においては、早期の対応が求められます。
設備工事におけるデータ連携のメリット
BIMデータ連携は、設備工事に多くのメリットをもたらします。
- 生産性の向上: 意匠・構造モデルとの干渉チェックを早期に行うことで、施工段階での手戻りを大幅に削減できます。これにより、工期短縮とコスト削減に繋がります。
- 品質の確保: 3Dモデルによる可視化で、図面だけでは分かりにくかった納まりや取り合いの検討が容易になり、施工品質が向上します。
- 合意形成の円滑化: 発注者や他工種の担当者との打ち合わせにおいて、3Dモデルを用いることで認識の齟齬を防ぎ、スムーズな合意形成を促進します。
- 維持管理への活用: 竣工時のBIMモデルに設備機器の品番や点検履歴などの属性情報を付加することで、効率的な維持管理が可能になります。
データ連携ができない場合のデメリット・リスク
一方で、BIMデータ連携に対応できない場合、以下のようなデメリットやリスクが考えられます。
- 公共工事の受注機会損失
- 元請けや協力会社との連携不備による非効率な作業
- 干渉や手戻りの発生によるコスト増や工期遅延
- 業界内での競争力低下
- 将来的な維持管理データへの対応不可
BIM/CIMの流れは加速しており、データ連携への対応は、企業の持続的な成長にとって不可欠と言えるでしょう。
貴社では、BIM/CIM原則適用に対して、どのような準備を進めていますか？
設備工事におけるBIMデータ連携のスムーズな進め方
「データ連携の重要性は分かったけれど、具体的にどう進めればいいのか…」と感じる方も多いでしょう。ここでは、中小企業でも実践可能な、BIMデータ連携のスムーズな進め方を5つのステップでご紹介します。
ステップ1: 目標設定と体制構築
まず、「何のためにBIMデータ連携を行うのか」という目的を明確にします。「干渉チェックの精度向上」「積算業務の効率化」「維持管理への活用」など、自社の課題に合わせて具体的な目標を設定しましょう。その上で、推進責任者を任命し、関係部署（設計、積算、工事、場合によっては経営層）からメンバーを選出して、推進チームを立ち上げます。トップのコミットメントも重要です。
ステップ2: データ連携のルール作り
関係者間でスムーズにデータをやり取りするためのルール作りが不可欠です。最低限、以下の項目についてルールを定めましょう。
- LOD (Level of Development/Detail): 部材や情報をどの程度詳細にモデル化するかのレベル定義。過剰な作り込みや情報不足を防ぎます。
- 命名規則: ファイル名、レイヤー名、オブジェクト名などの命名ルールを統一し、データの検索性や管理効率を高めます。
- 使用ソフトウェアとバージョン: 関係者間で使用するBIMソフトウェアとそのバージョンを可能な範囲で統一、または互換性を確認します。
- データ交換フォーマット: 異なるソフトウェア間での連携には、IFC (Industry Foundation Classes) という国際標準フォーマットの活用が一般的です。IFCのバージョンや設定についてもルール化します。
- 座標系の統一: 意匠・構造・設備モデルを正確に重ね合わせるために、座標原点や向きを統一します。
これらのルールは、プロジェクトの特性や関係者のスキルレベルに合わせて、柔軟に見直していくことが大切です。
ステップ3: ツール選定と環境整備
設定した目標とルールに基づき、必要なBIMソフトウェア、ハードウェア（PCスペック）、ネットワーク環境などを整備します。高価なソフトウェアをいきなり導入するのではなく、まずは機能限定版や体験版で試してみる、あるいは特定の業務に必要な機能を持つツールから導入するなど、スモールスタートも有効です。クラウド環境を活用したデータ共有（コモンデータ環境：CDE）も検討しましょう。
ステップ4: パイロットプロジェクトと効果測定
いきなり大規模なプロジェクトで導入するのではなく、まずは小規模な案件や特定の業務（例: ある部屋の設備モデル作成と干渉チェック）をパイロットプロジェクトとして試行します。実際にやってみることで、ルールやワークフローの課題、必要なスキルなどが具体的に見えてきます。試行後は、設定した目標に対する効果を測定し、課題を洗い出して改善策を検討します。
ステップ5: 全社展開と継続的改善
パイロットプロジェクトでの成果と課題を踏まえ、ルールやワークフローを改善しながら、徐々に対象範囲を広げていきます。成功のためには、継続的な社員教育・研修によるスキルアップと、成功事例やノウハウの社内共有が不可欠です。BIMを取り巻く技術や制度は常に進化しているため、定期的に運用状況を見直し、改善を続けていく姿勢が重要になります。
これらのステップの中で、貴社にとって最もハードルが高いと感じるのはどの部分でしょうか？
データ連携を成功させるための重要ポイント
上記のステップを着実に進めることに加え、データ連携を真に成功させるためには、以下のポイントを意識することが重要です。
意匠・構造分野との早期連携
設備工事は、意匠や構造の計画に大きく影響を受けます。設計の初期段階から意匠・構造設計者とBIMモデルを共有し、連携して検討を進める「フロントローディング」が極めて重要です。これにより、後工程での大幅な設計変更や手戻りを防ぎ、プロジェクト全体の効率を最大化できます。
コミュニケーションの活性化
BIMはツールですが、それを使いこなすのは「人」です。関係者間での円滑なコミュニケーションなくして、データ連携の成功はありえません。定例会議でのBIMモデルを活用したレビュー、チャットツールなどでの迅速な情報共有、認識合わせのためのワークショップ開催など、意識的にコミュニケーションの機会を増やしましょう。
データ標準化（IFC）への対応と課題
異なるBIMソフト間でのデータ連携には、標準フォーマットであるIFCの活用が鍵となります。しかし、ソフトウェア間の互換性にはまだ課題も残っており、データの欠落や意図しない変換が発生することもあります。IFCのバージョンや、エクスポート／インポート時の設定について十分な知識を持ち、必要に応じて手作業での調整や確認を行うことが求められます。
セキュリティ対策
BIMデータには、プロジェクトに関する機密情報が含まれる場合があります。特にクラウド環境でデータを共有する場合は、アクセス権限の適切な管理、不正アクセス対策、データのバックアップなど、十分なセキュリティ対策を講じることが不可欠です。
BIM/CIMとデータ連携に関する最新動向
BIM/CIMを取り巻く状況は日々変化しています。ここでは、注目すべき最新動向をいくつかご紹介します。（情報は執筆時点のものです。最新情報は各情報源をご確認ください。）
最新のガイドラインや技術基準の動向
国土交通省は、BIM/CIM活用のための各種ガイドラインや要領を継続的に更新・公開しています。特に、データ連携に関する仕様や、属性情報の標準化などが進められています。これらの最新情報を常にキャッチアップし、自社の取り組みに反映させることが重要です。
（例: BIM/CIM活用ガイドライン（案）、BIMモデルの作成及び利用に関するガイドライン（案）など - 出典: 国土交通省）
関連技術（クラウド、AI、IoT）との連携可能性
BIMデータは、他の先進技術と連携することで、さらなる価値を生み出す可能性があります。
- クラウドBIM: クラウド上でBIMデータを共有・編集し、リアルタイムでのコラボレーションを実現。
- AI（人工知能）: BIMデータを用いた設計案の自動生成、干渉チェックの自動化、施工計画の最適化など。
- IoT（モノのインターネット）: 建設現場のセンサーデータとBIMモデルを連携させ、施工状況の可視化や安全管理に活用。
これらの技術動向にも注目しておくことで、将来的な業務革新のヒントが得られるかもしれません。
【実践アドバイス】 中小企業がBIMデータ連携を始める第一歩
「いきなり全てを導入するのは難しい…」と感じる中小企業の方も多いでしょう。まずは、以下の様な小さなステップから始めてみることをお勧めします。
- 無料IFCビューワーの活用: まずは、元請けや他社から提供されたIFC形式のBIMモデルを見ることから始めましょう。無料のビューワーソフトも多数あります。3次元で確認するだけでも、図面だけでは気づかなかった発見があるはずです。
- 部分的なモデル作成: 全ての設備をいきなり3D化するのではなく、特定のエリアや、特に納まりが複雑な箇所だけをBIMでモデリングしてみましょう。

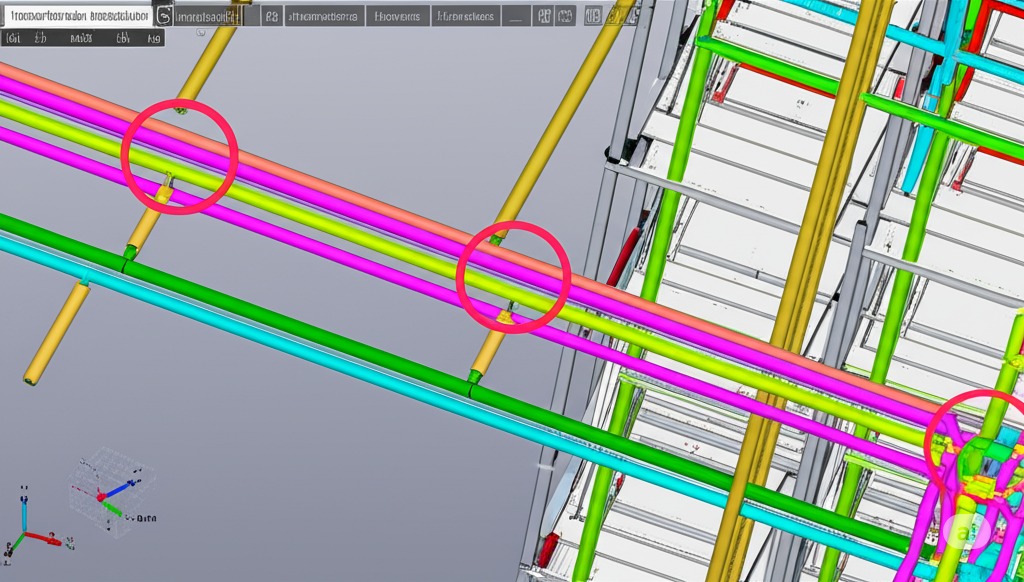

- 干渉チェックに特化: まずは、BIMの最も分かりやすいメリットである「干渉チェック」に目的を絞って、意匠・構造モデルとの連携を試してみます。
- 社内推進担当者の設置: BIMに関する情報収集や、簡単な試用を担当する人材を社内に置くだけでも、導入への意識が高まります。
- 外部セミナーや勉強会への参加: 業界団体やソフトウェアベンダーが開催するセミナーに参加し、情報収集や他社の事例を学ぶことも有効です。
まとめ：未来の建設業を切り拓くBIMデータ連携へ
国土交通省が進めるBIM/CIM原則適用は、建設業界、特に設備工事業界にとって、避けては通れない大きな変革の波です。この変革の中心にあるのが「データ連携」です。BIMを活用したデータ連携は、単に時代の流れに対応するためだけでなく、生産性の向上、品質の確保、そして働き方改革を実現するための強力な武器となります。
中小企業にとっては、導入へのハードルを感じる部分もあるかもしれません。しかし、今回ご紹介したように、目標を明確にし、段階的に、そして継続的に取り組んでいくことで、必ず道は開けます。重要なのは、「まずは第一歩を踏み出すこと」です。
BIMデータ連携は、未来の建設業を切り拓くための鍵です。この記事が、貴社の取り組みの一助となれば幸いです。
この記事を読んで、BIMデータ連携に向けて、まず何から始めたいと考えましたか？ ぜひ、下のコメント欄でご意見やご感想をお聞かせください。
